Smart Light 解决方案
解决方案部署
1.参考 README 文档进行硬件准备、环境搭建、SDK 准备
2.阿里云平台部署
配置较多, 如果不太懂, 也不用纠结, 后续都可以修改.
部署自己的产品, 可参考如下:

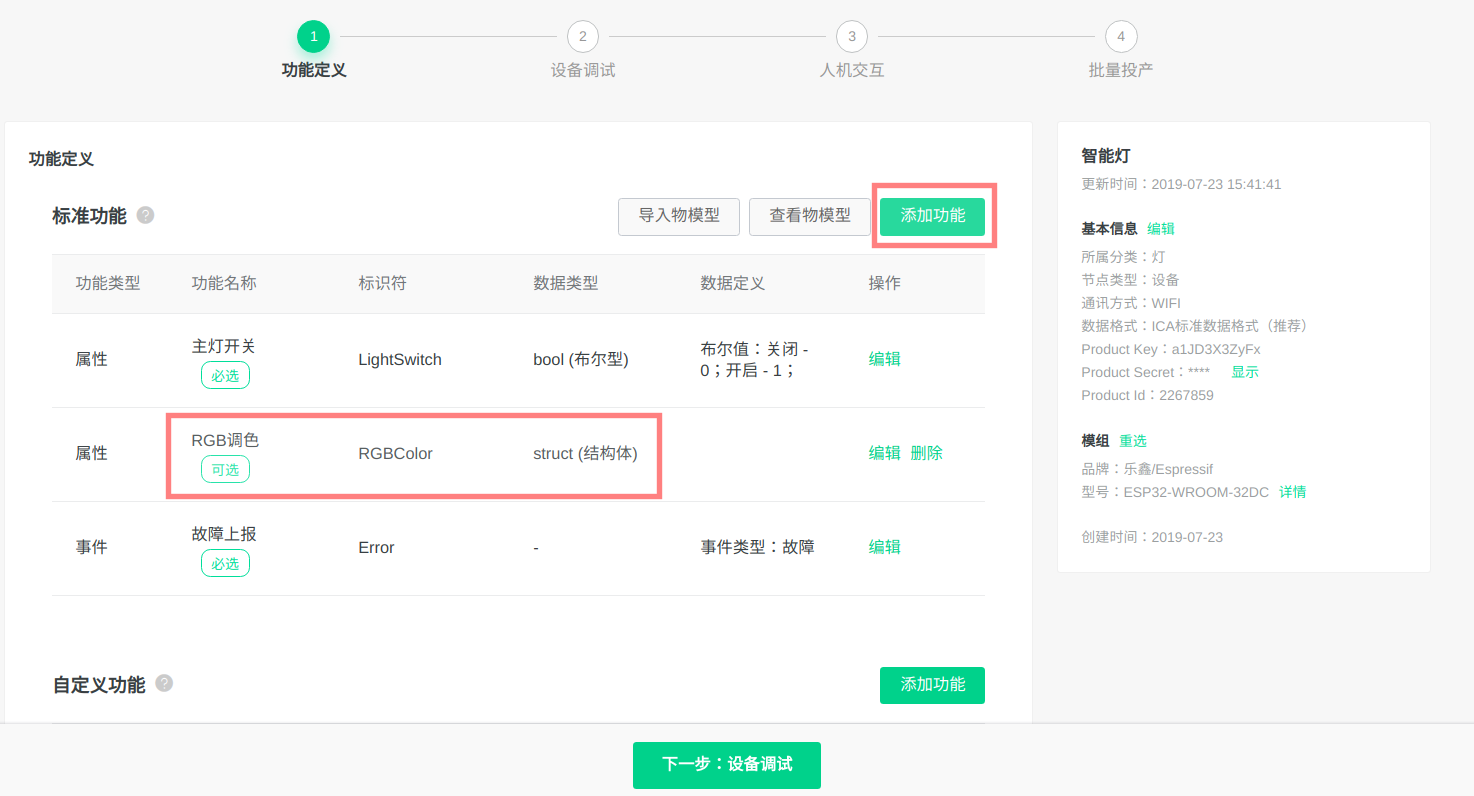

新增 RGB 调色功能:

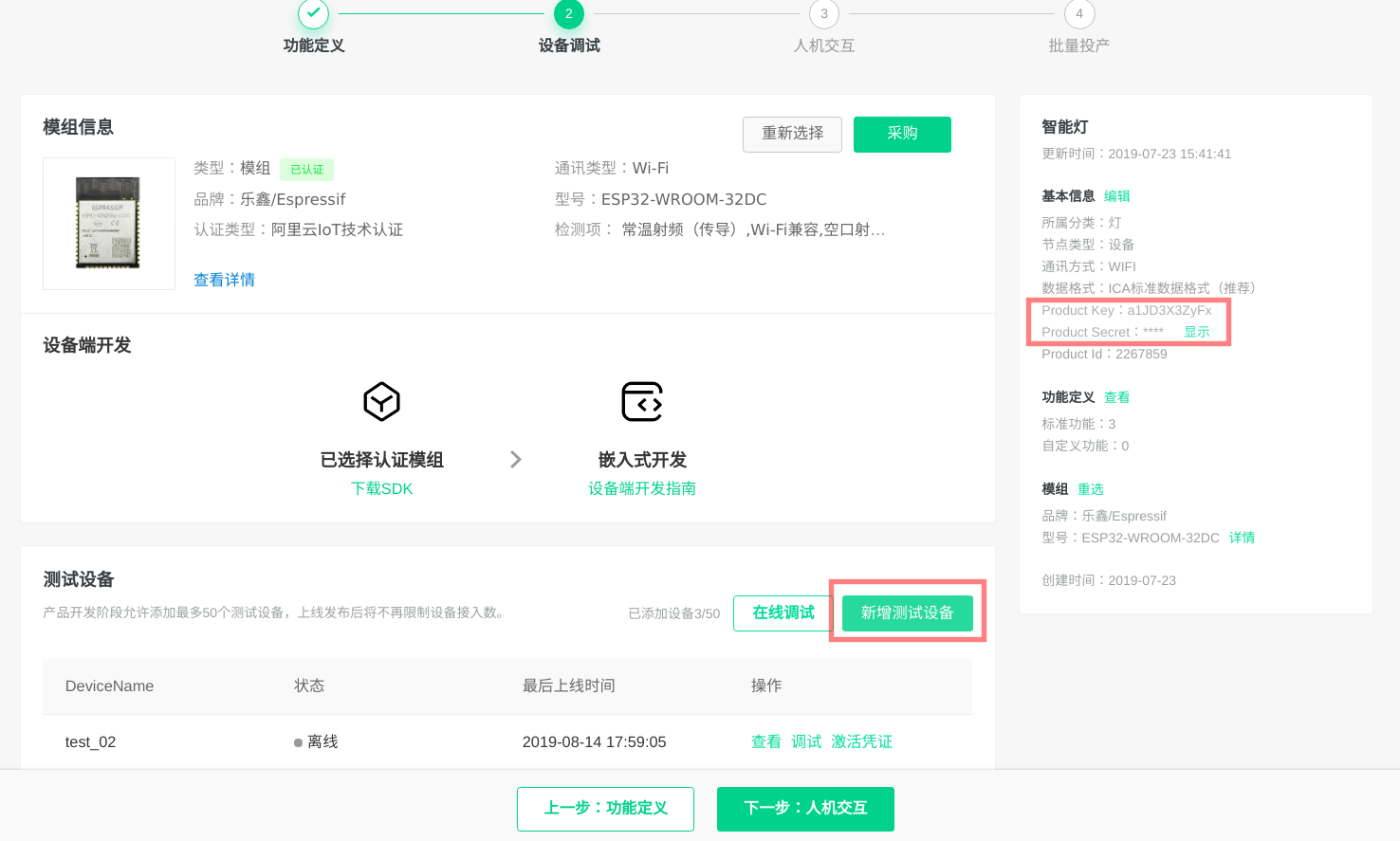

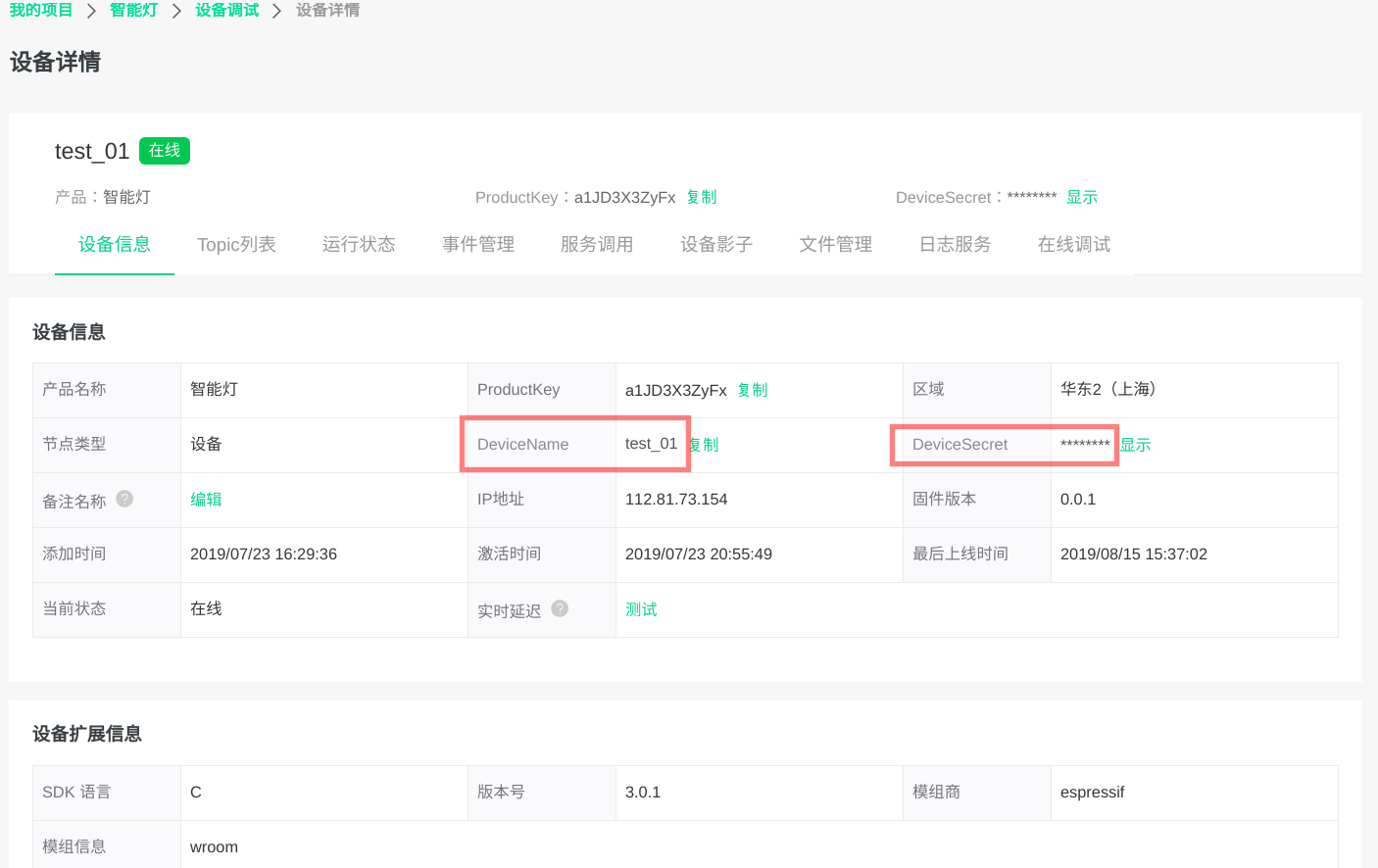

新增测试设备, 此处即可以获得三元组, 后续需要烧录到 NVS 分区.
选择面板, 手机 APP 上会显示同样界面; 配网二维码是贴在产品包装上, 终端客户给设备配网中需扫描此二维码.

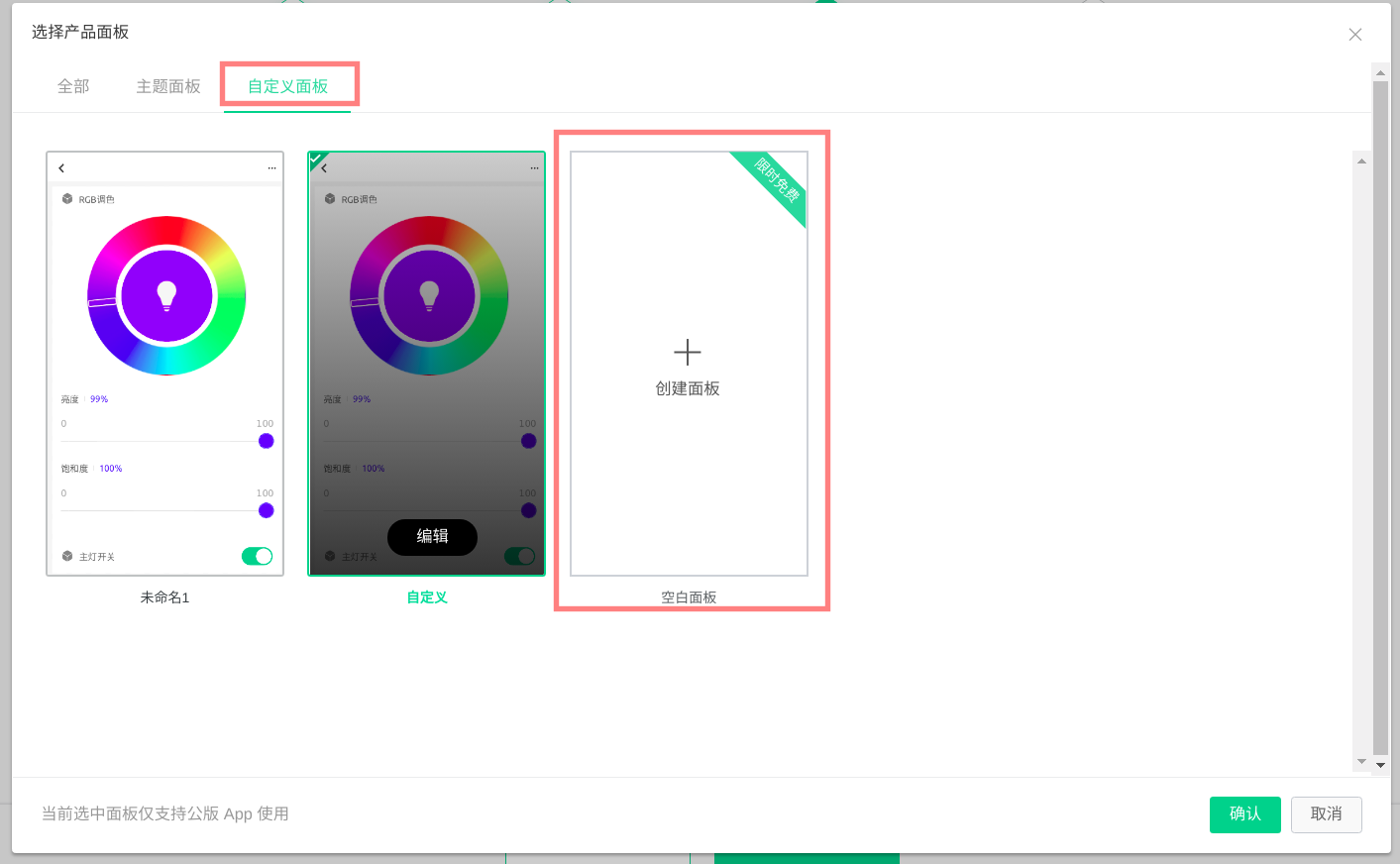

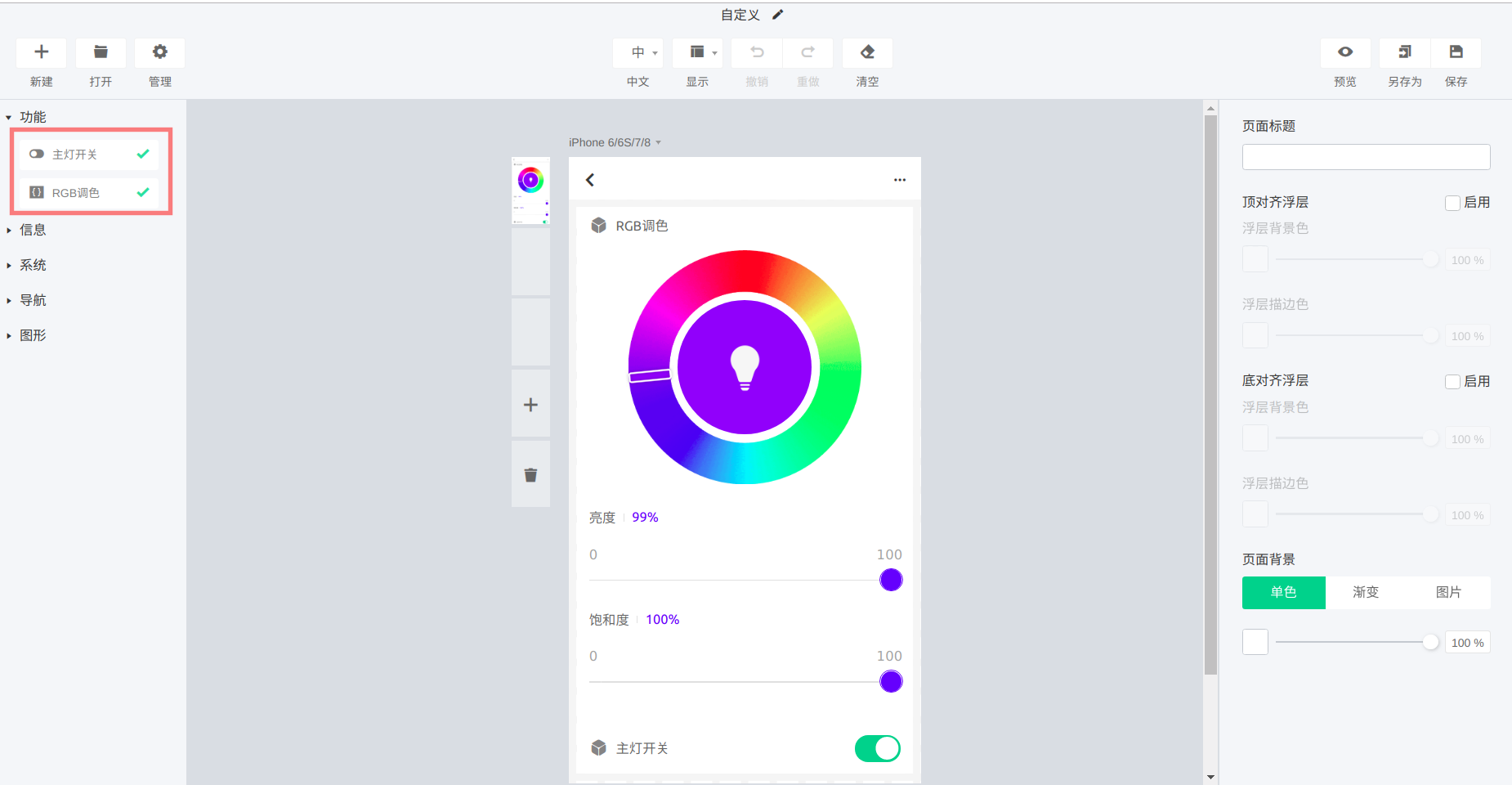

选择面板时, 主题面板在手机上仅能显示标准界面, 没有 RGB 调色功能. 可以自定义面板, 增加 RGB 调色.
配网方案选择:

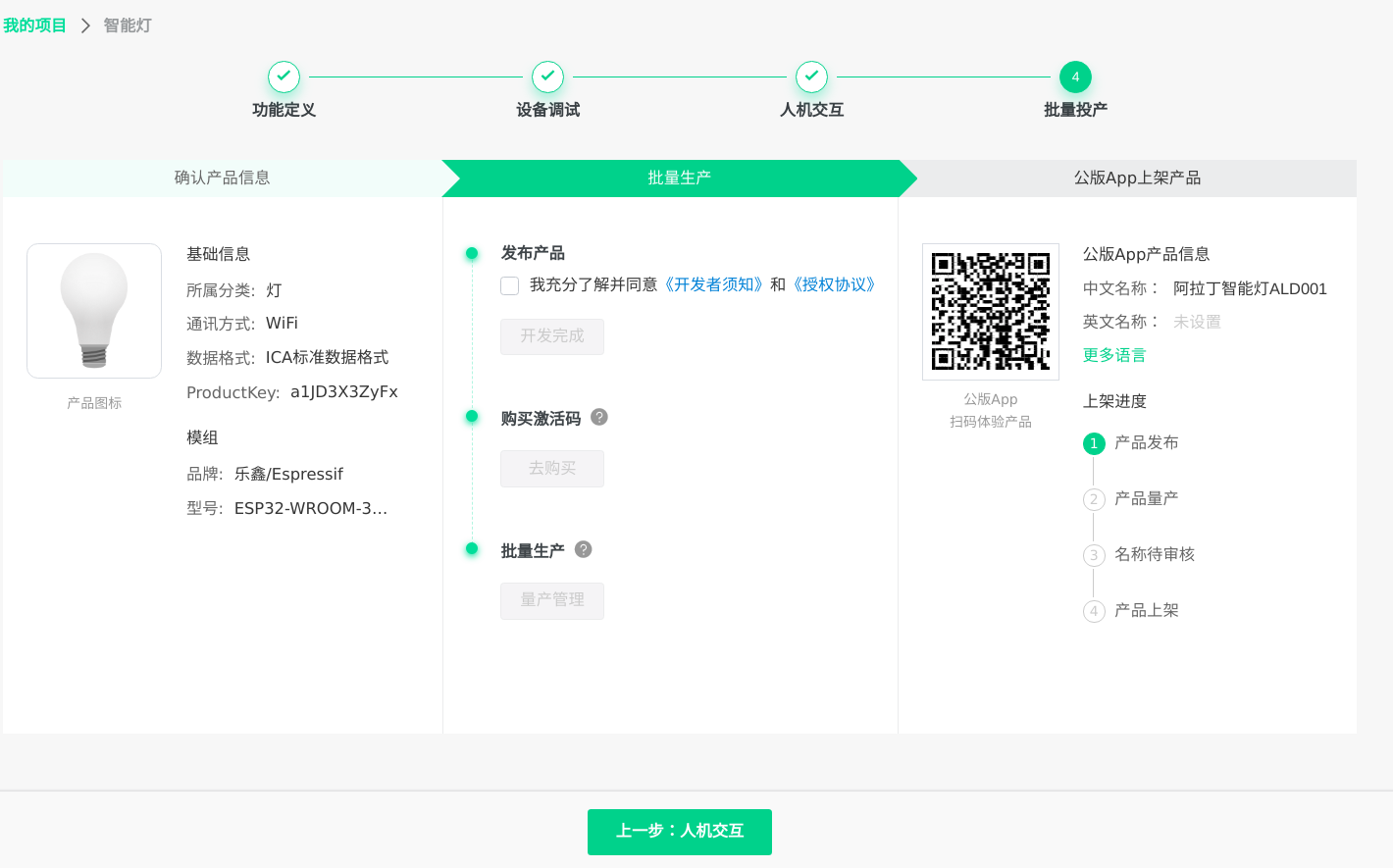

完成
3.下载本工程
git clone https://github.com/espressif/esp-aliyun.git
cd esp-aliyun
4.烧录三元组信息
- 参考 量产说明 文档烧录三元组 NVS 分区.
如果执行了
make erase_flash, 需要重新烧录三元组.
5.配置 smart light example
- RGB 灯分别接 ESP32/ESP8266 开发板上
GPIO0,GPIO2,GPIO4(可在lightbulb.c中修改)
6.编译 smart light 并烧录运行
cd examples/solutions/smart_light
make chip=esp32 defconfig 或者 make chip=esp8266 defconfig
make -j8 flash monitor
使用 esp32s2 请参考根目录 README。
在测试配网中, 请先执行
make erase_flash.

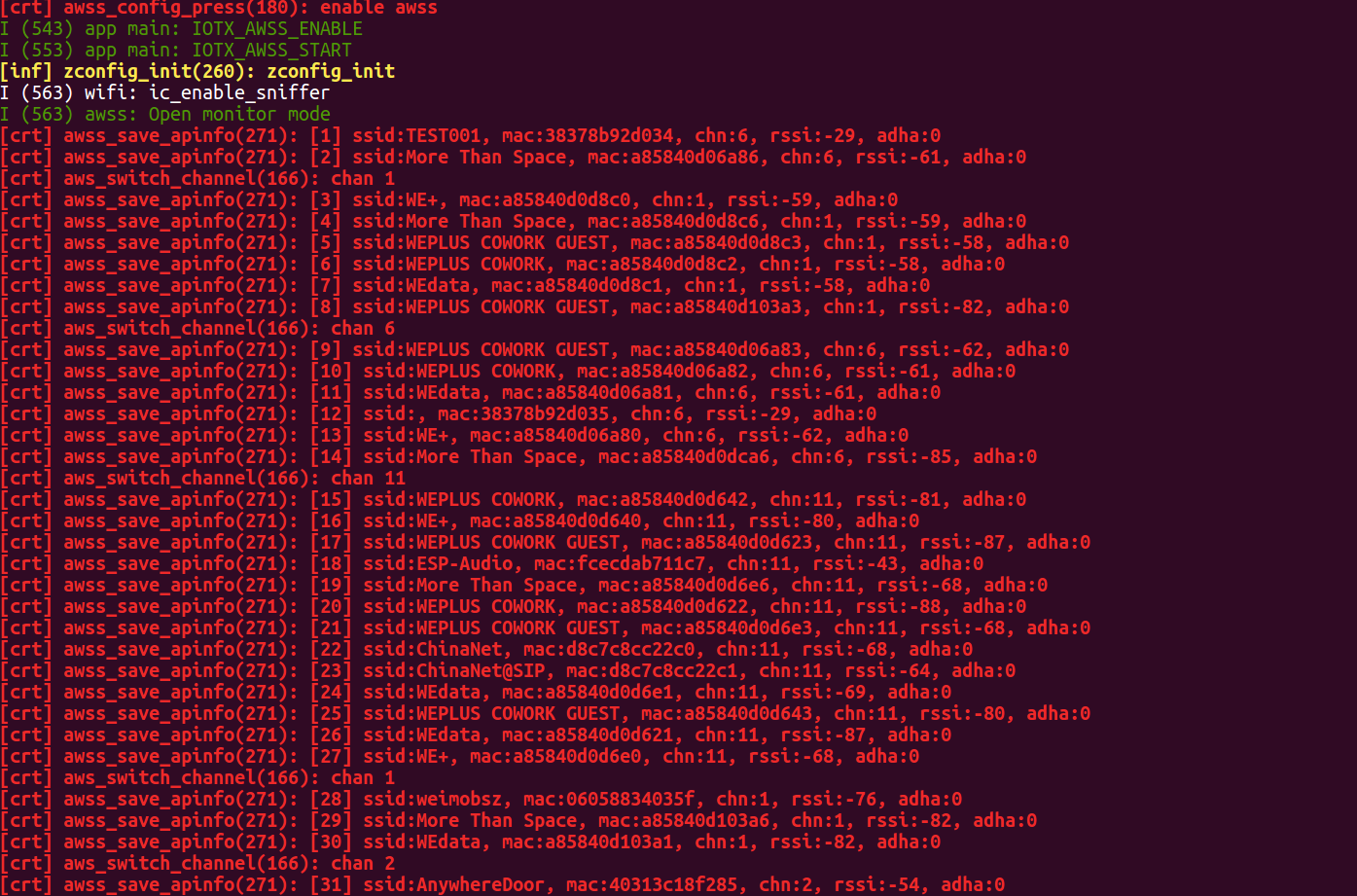

7.设备第一次运行时, 会进入配网
8.手机从阿里云官网 下载 云智能 公版 APP, 国内用户版.
9.注册好账号后,进入 APP, 右上角扫描, 扫描第二步的二维码配网.
设备端配网成功后会保存 ssid 和 password :

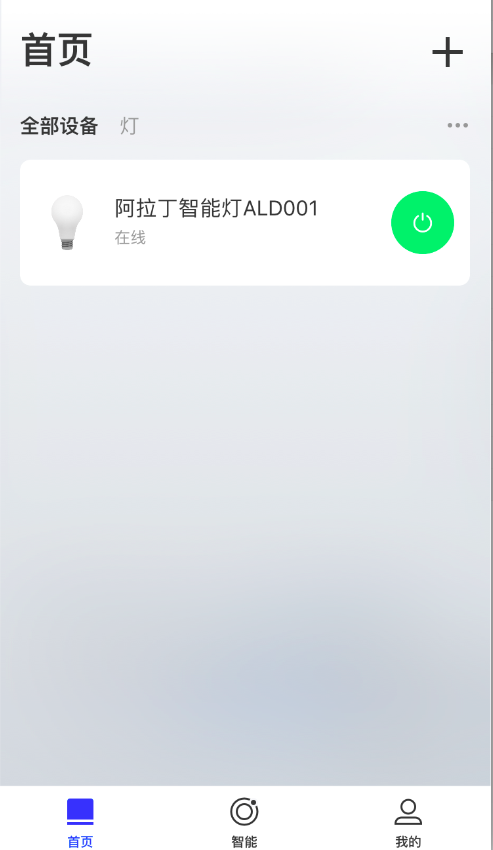

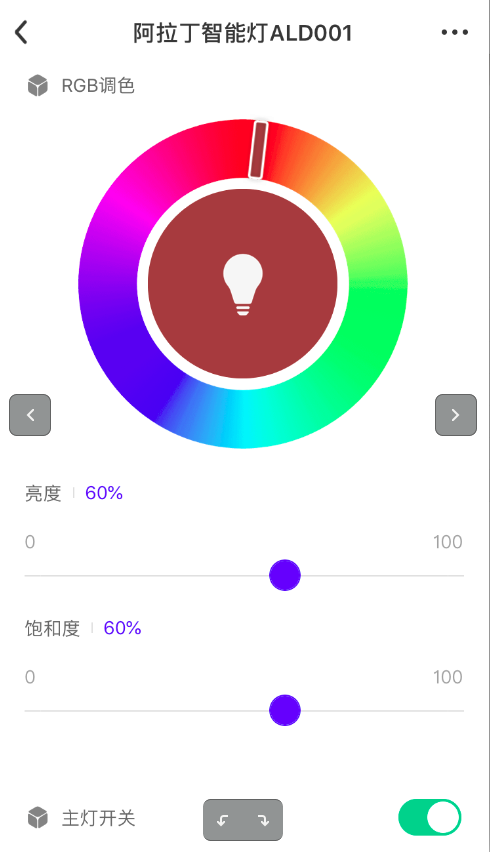

设备与手机绑定成功后, APP 上会弹出灯的配置页面. 返回主页显示灯 在线.
10.控制智能灯
在 APP 上打开灯, 设备端收到消息:

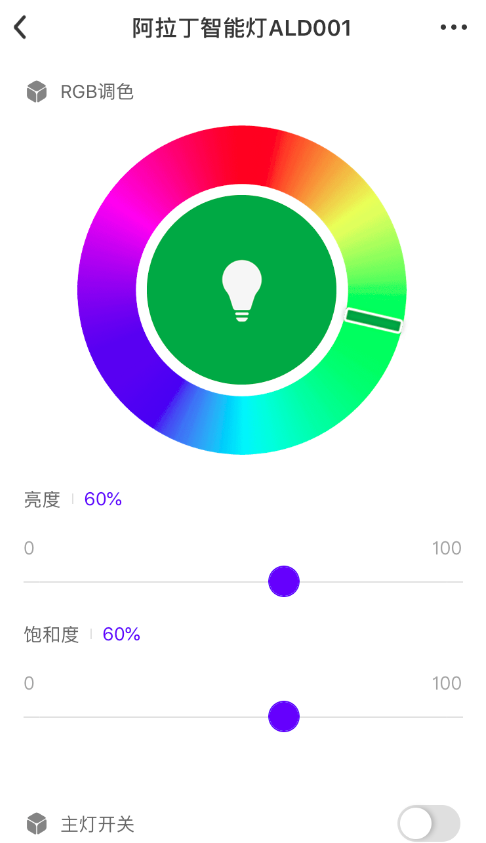

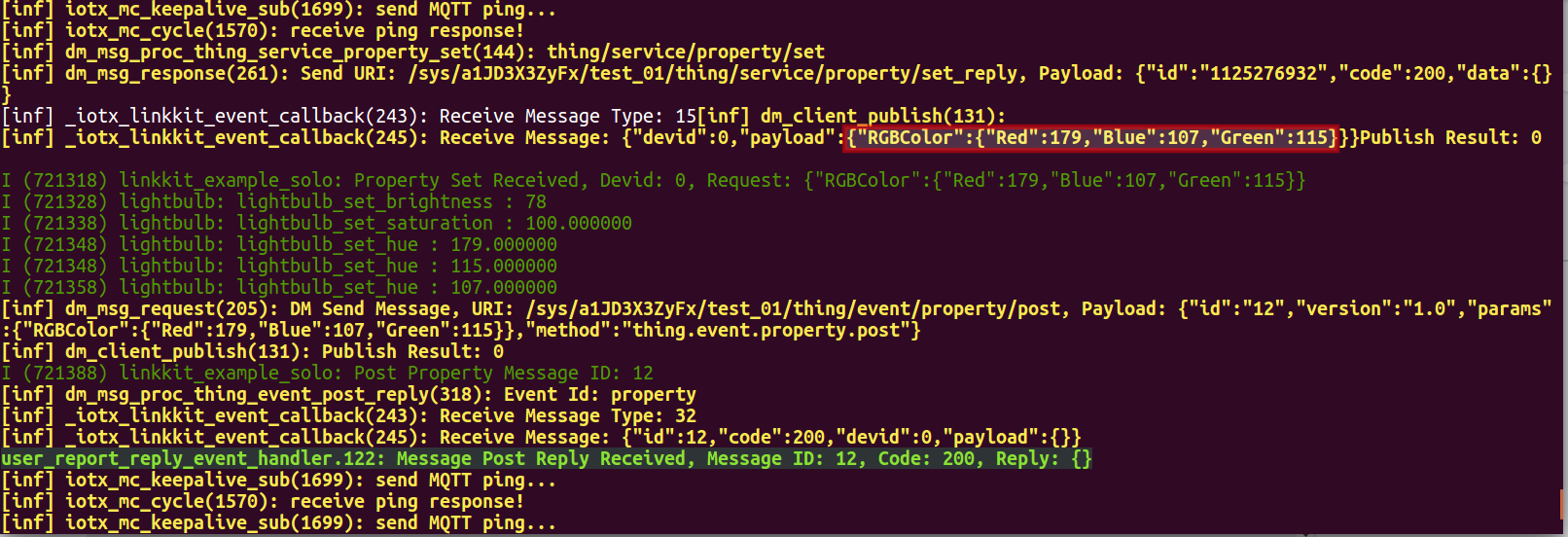

在 APP 上设置 RGB 调色:
设备端即解析 RGB 颜色, 并设置到具体的灯产品上.
11.重新配网
快速重启设备 5 次, 设备会擦除配置信息, 重新进入配网状态.

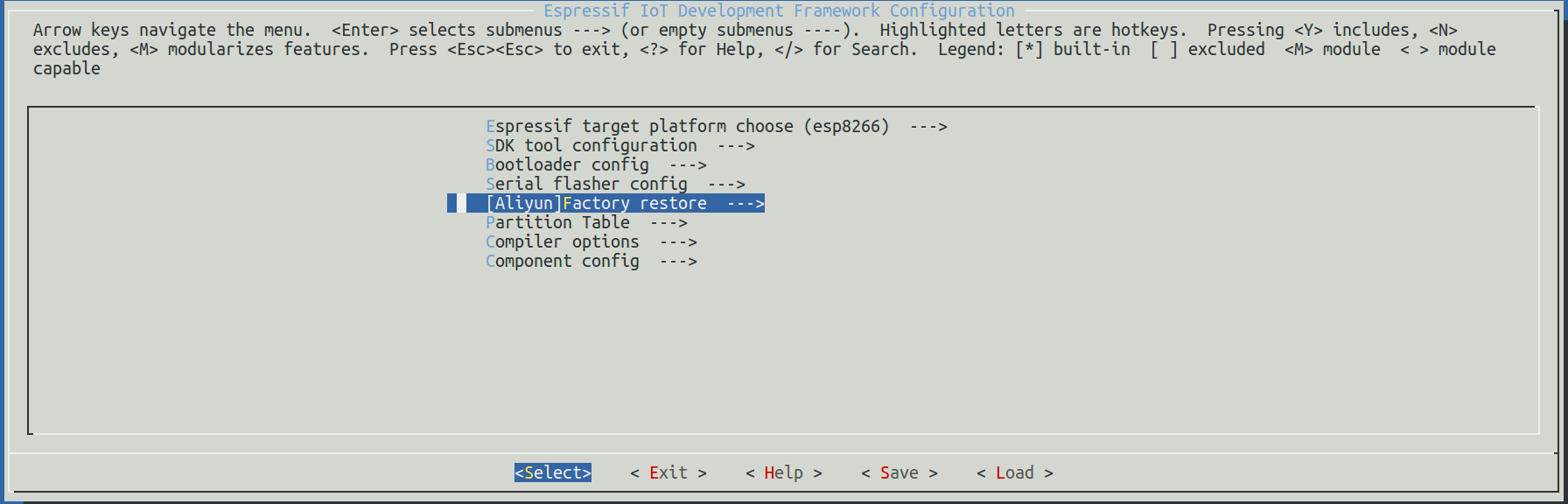

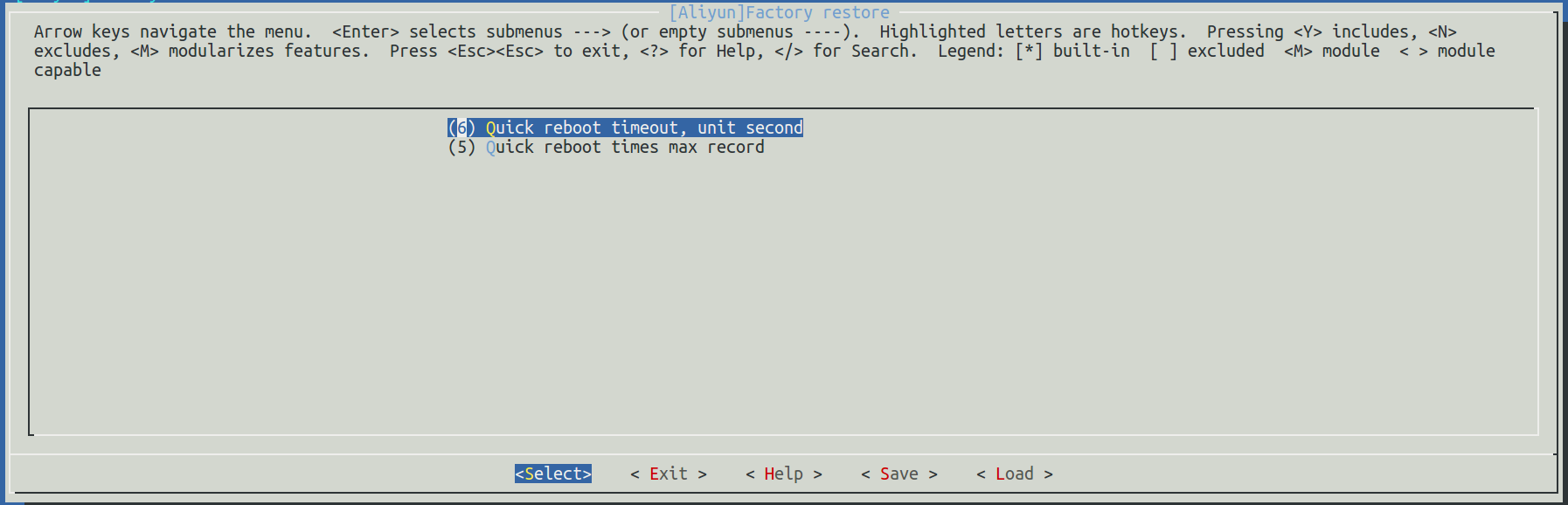

可以配置快速重启的次数和超时时间.
cd examples/solutions/smart_light
make menuconfig
12.OTA 支持
参考 examples/ota/ota_example_mqtt 示例下的 README , 向管理控制台上传固件, 验证固件后, 下发升级指令.

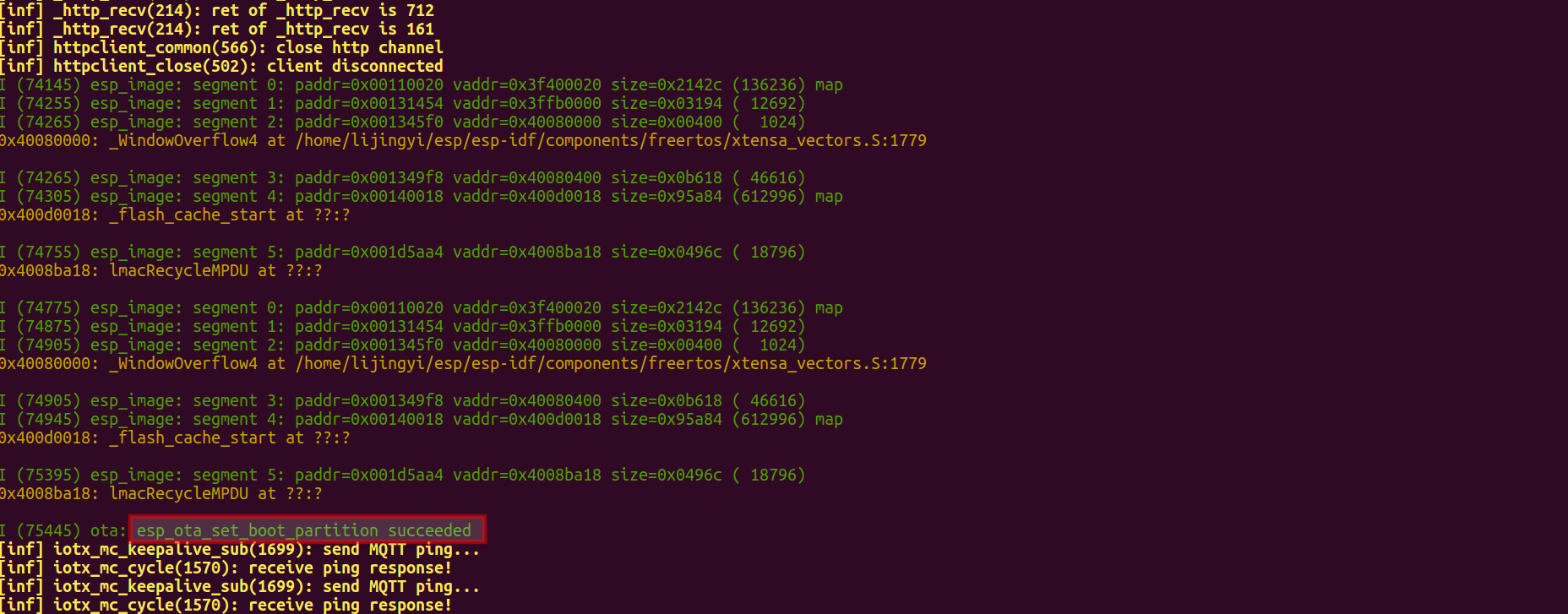

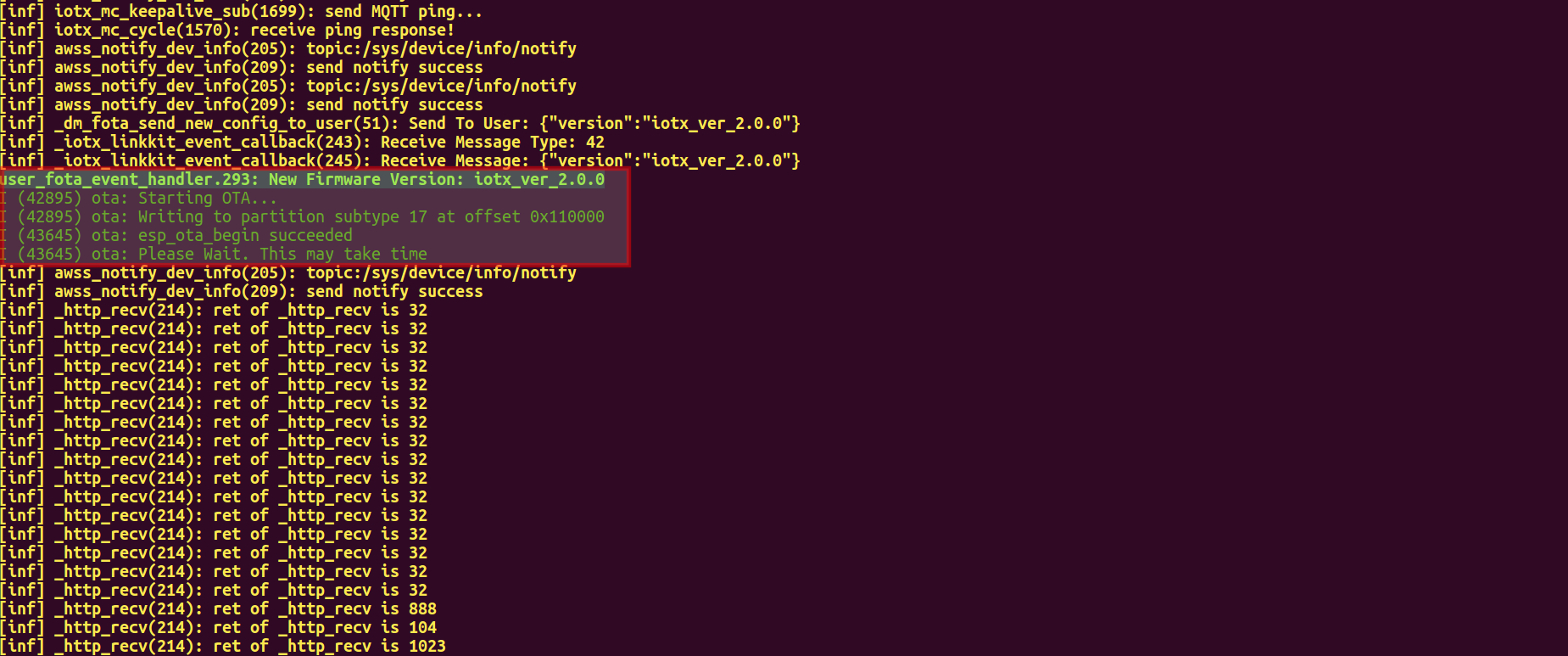

设备端收到升级指令后, 即开始 OTA:

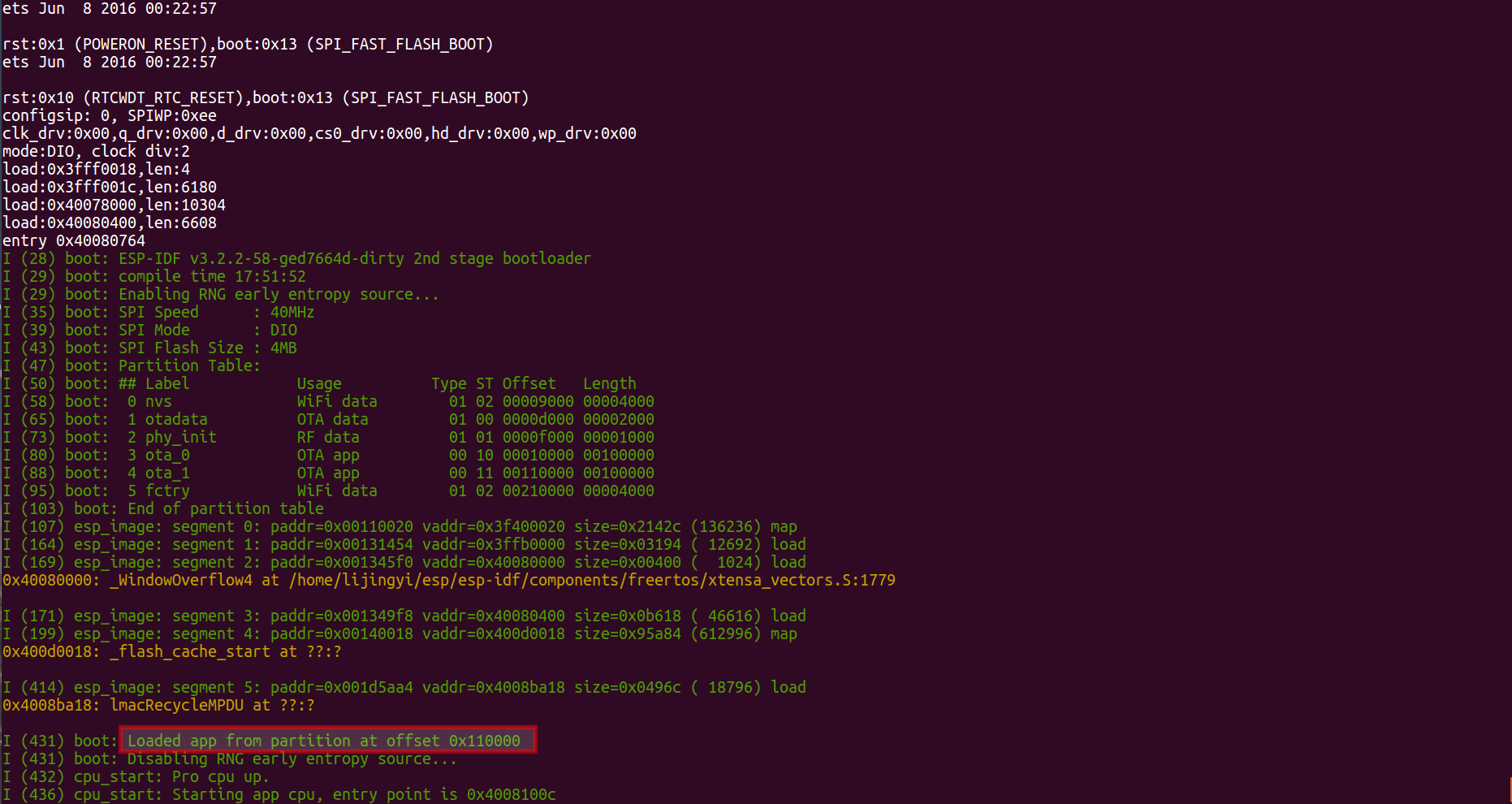

升级完成后, 会检查固件的有效性, 下图说明固件有效.
iotkit-embedded 目前没有设置软重启操作, 可以手动按模组重启键运行新固件:
13.天猫精灵
13.1 天猫精灵控制设备
针对使用公版 APP 的产品，用户可以一键开通天猫精灵，实现天猫精灵音箱对设备的控制. 使用步骤参照阿里云文档.
注意最后步骤, 否则天猫精灵无法找到设备:
在天猫精灵 APP 找到 "阿里智能" 技能, 手动进行 "尝试" 或 "设备同步"(后期会进行自动同步)
即可在 "我家" 的设备列表中看到您的设备
完成以上步骤后，您可以通过天猫精灵音箱控制您的设备了. 您可以对天猫精灵说 "天猫精灵,开灯", "天猫精灵, 关灯", "天猫精灵, 把灯调成红色" 或者其他您希望设置的颜色, 设备即响应相应的命令.
13.2 天猫精灵配网并控制设备
阿里云设备支持 零配 的配网方式.
使设备进入配网状态, 对天猫精灵说 "天猫精灵,发现设备"
天猫精灵回复 "正在为您扫描, 发现了智能灯, 现在连接吗"
对天猫精灵说 "连接" 或者 "是的"
天猫精灵回复 "好的, 设备连接中, 稍等一下下哦"

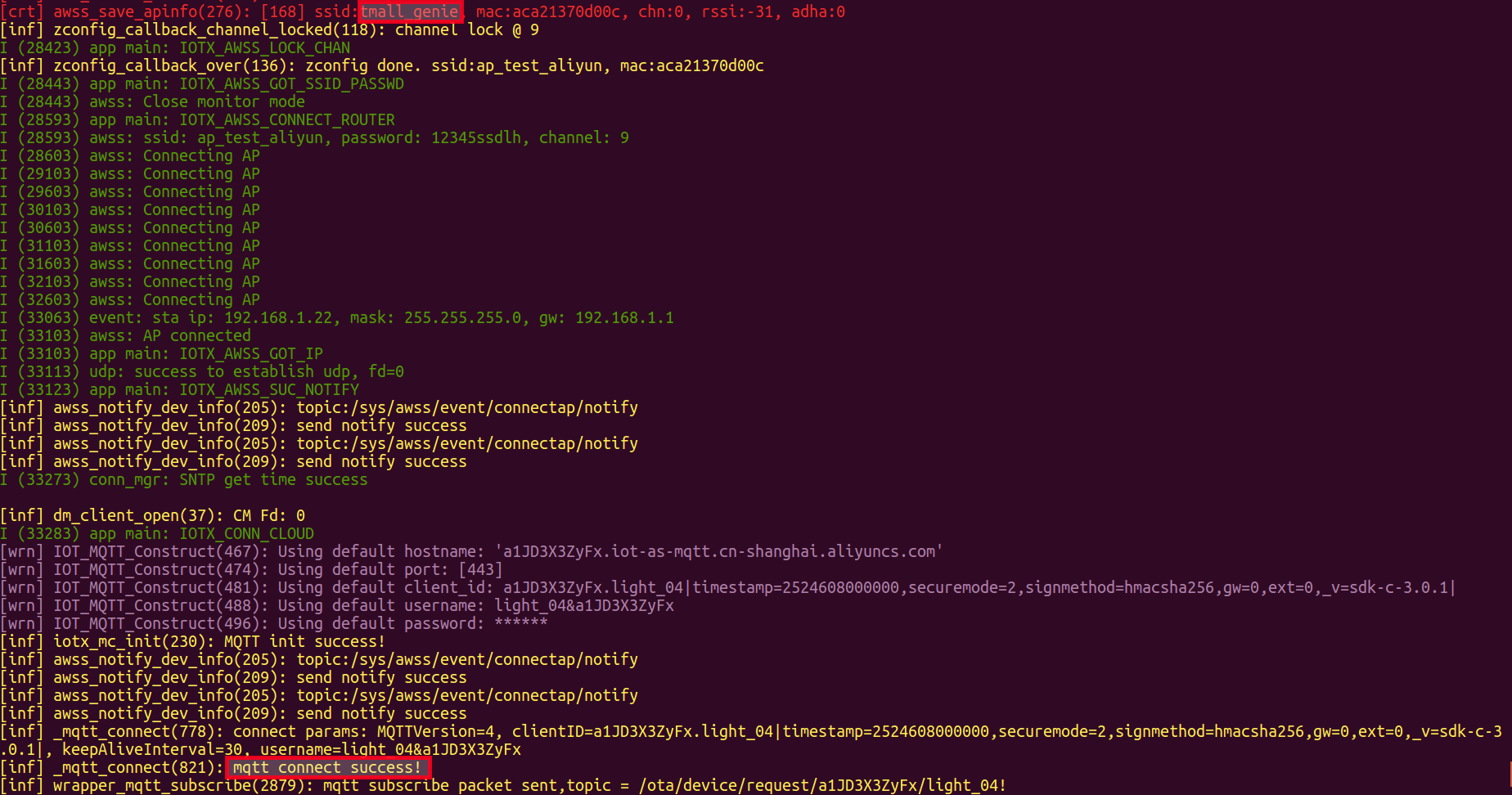

设备收到天猫精灵发送的管理帧配网信息, 进行联网:
等待联网成功, 天猫精灵说 "智能设备联网成功, 现在用语音控制它试试", 这时您可以通过天猫精灵音箱控制您的设备了.
如果您之前通过云智能 APP 配网, 天猫精灵配网成功后, 云智能 APP 将不再显示设备. 如果继续通过云智能 APP 配网, APP 会配网失败, 显示 "设备添加失败, 设备已被管理员绑定, 请联系管理员解绑或将设备分享给您".
在天猫精灵 APP 删除设备, 云智能 APP 再进行配网可以配置成功并显示设备.
